Cáp mạng LAN

GIỚI THIỆU

- Cáp LAN chủ yếu dùng trong các tòa nhà để kết nối các hệ thống máy tính.

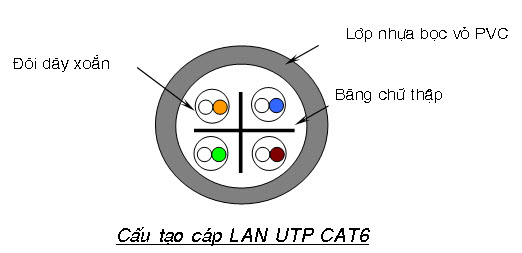

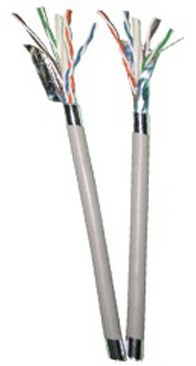

CẤU TRÚC

ĐẶC TÍNH KĨ THUẬT

1. Dây dẫn kim loại: Dây đồng ủ mềm có đường kính 0,57mm ± 0,001mm, theo tiêu chuẩn ASTM B3, độ tinh khiết lớn hơn 99,97%, đồng nhất, tiết diện tròn, bề mặt nhẵn bóng, không có khuyết tật.
Bảng quy định mã màu và bước xoắn như sau:

2. Cách điện: cách điện solid polyethylene. theo tiêu chuẩn ASTM D1248 typeIII; class A; categogy 4

3- Xoắn đôi :

Đôi dây	Màu dây		Bước xoắn (mm)
Đôi dây	Màu chính	Màu phụ	Bước xoắn (mm)
01	Trắng sọc dương	Dương	9,25
02	Trắng sọc cam	Cam	11,7
03	Trắng sọc lục	Lục	12,9
04	Trắng sọc nâu	Nâu	14,3

4- Vỏ bảo vệ dây: nhựa PVC màu xám tro, tiêu chuẩn T11-TM1-BS6746.
+ Bề dày vỏ cáp: 0,72 mm .
+ Đường kính tổng bọc vỏ : 6,4mm±0,1mm

THÔNG SỐ KĨ THUẬT

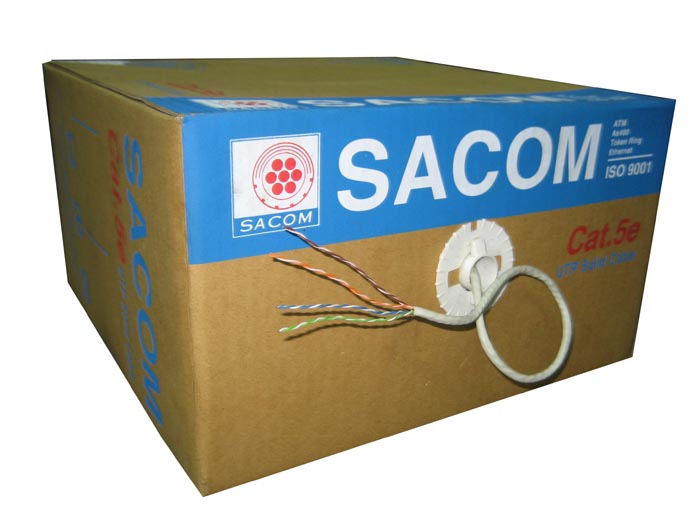

1. CAT 5E UTP

STT	Thông số kỹ thuật	Đơn vị đo	Tiêu chuẩn
A	Các chỉ tiêu cơ lý:
1	Đường kính dây dẫn	mm	0,50 ± 0,01
2	Đường kính vỏ bọc cách điện dây đơn	mm	0,9 ± 0,03
3	Nhựa bọc vỏ bên ngoài	PVC	PVC xám
4	Đường kính của sợi cáp	mm	4,8 ± 0,1
5	Cường độ lực kéo đứt của cả sợi cáp	N	≥ 400
6	Bán kính uốn cong của cáp ở nhiệt độ 200C ± 10C mà cáp không bị rạn nứt lớp vỏ ngoài hay lớp cách điện	mm	≥ 25,4
7	Màu dây dẫn - Đôi 1: - Đôi 2: - Đôi 3: - Đôi 4:		Trắng – Dương Trắng – Cam Trắng – Lục Trắng – Tro
B	Các chỉ tiêu điện khí:
1	Điện trở một chiều của dây dẫn ở 20⁰C	Ω/100m	≤ 9,38
2	Điện trở chênh lệch	%	≤ 5
3	Điện dung công tác đo ở tần số 1 KHz ở 20⁰C	nF/100m	5,6
4	Điện dung không cân bằng giữa đôi với đất ở tần số 1 KHz ở 20⁰C	pF/100m	≤ 330
5	Trở kháng đặc tính	W	100 ± 15%
6	Suy hao phản xạ (RL) - 1 MHz - 4 MHz - 8 MHz - 16 MHz - 20 MHz - 25 MHz - 31,25 MHz - 62,5 MHz - 100 MHz	dB/100m	≥ 20,0 ≥ 23,0 ≥ 24,5 ≥ 25,0 ≥ 25,0 ≥ 24,3 ≥ 23,6 ≥ 21,5 ≥ 20,1
7	Suy hao truyền dẫn (Att) ở 20⁰C - 1 MHz - 4 MHz - 8 MHz - 10 MHz - 16 MHz - 20 MHz - 25 MHz - 31,25 MHz - 62,5 MHz - 100 MHz	dB/100m	≤ 2,0 ≤ 4,1 ≤ 5,8 ≤ 6,5 ≤ 8,2 ≤ 9,3 ≤ 10,4 ≤ 11,7 ≤ 17,0 ≤ 22,0
8	Suy hao xuyên âm đầu gần (NEXT) ở 20⁰C - 1 MHz - 4 MHz - 8 MHz - 10 MHz - 16 MHz - 20 MHz - 25 MHz - 31,25 MHz - 62,5 MHz - 100 MHz	dB/100m	≥ 65,3 ≥ 56,3 ≥ 51,8 ≥ 50,3 ≥ 47,2 ≥ 45,8 ≥ 44,3 ≥ 42,9 ≥ 38,4 ≥ 35,3
9	Tổng suy hao xuyên âm đầu gần (PS-NEXT) ở 20⁰C - 1 MHz - 4 MHz - 8 MHz - 10 MHz - 16 MHz - 20 MHz - 25 MHz - 31,25 MHz - 62,5 MHz - 100 MHz	dB/100m	≥ 62,3 ≥ 53,3 ≥ 48,8 ≥ 47,3 ≥ 44,2 ≥ 42,8 ≥ 41,3 ≥ 39,9 ≥ 35,4 ≥ 32,3
10	Suy hao xuyên ân đầu xa cùng mức (ELFEXT) ở 20⁰C - 1 MHz - 4 MHz - 8 MHz - 10 MHz - 16 MHz - 20 MHz - 25 MHz - 31,25 MHz - 62,5 MHz - 100 MHz	dB/100m	≥ 63,8 ≥ 51,8 ≥ 45,7 ≥ 43,8 ≥ 39,7 ≥ 37,8 ≥ 35,8 ≥ 33,9 27,9 23,8
11	Tổng suy hao xuyên âm đầu xa cùng mức (PS-ELFEXT) ở 20⁰C - 1 MHz - 4 MHz - 8 MHz - 10 MHz - 16 MHz - 20 MHz - 25 MHz - 31,25 MHz - 62,5 MHz - 100 MHz	dB/100m	≥ 60,8 ≥ 48,8 ≥ 42,7 ≥ 40,8 ≥ 36,7 ≥ 34,8 ≥ 32,8 ≥ 30,9 ≥ 24,9 ≥ 20,8
12	Độ trễ truyền dẫn cực đại (PD) ở 20⁰C - 1 MHz - 4 MHz - 8 MHz - 10 MHz - 16 MHz - 20 MHz - 25 MHz - 31,25 MHz - 62,5 MHz - 100 MHz	nS/100m	≤ 570 ≤ 552 ≤ 547 ≤ 545 ≤ 543 ≤ 542 ≤ 541 ≤ 540 ≤ 539 ≤ 538

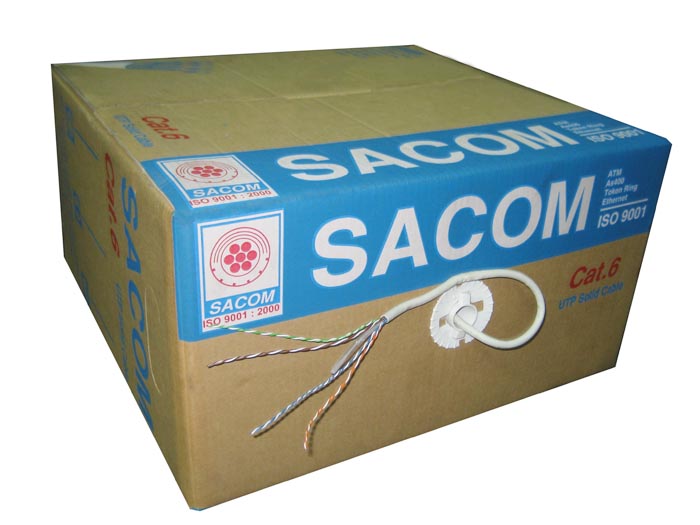

2. CAT 6 UTP

STT	Thông số kỹ thuật	Đơn vị đo	Tiêu chuẩn
A	Các chỉ tiêu cơ lý :
1	Đường kính dây dẫn	mm	0,63 ± 0,01
2	Đường kính vỏ bọc cách điện dây đơn	mm	1,09 ± 0,01
3	Nhựa bọc vỏ bên ngoài	PVC	PVC xám
4	Đường kính của sợi cáp	mm	< 6,35
5	Cường độ lực kéo đứt của cả sợi cáp	N	≥ 400
6	Bán kính uốn cong của cáp ở nhiệt độ 200C ± 10C mà cáp không bị rạn nứt lớp vỏ ngoài hay lớp cách điện	mm	≥ 25,4
7	Mã màu: - Đôi số 1 - Đôi số 2 - Đôi số 3 - Đôi số 4		Trắng – Dương Trắng – Cam Trắng – Lục Trắng – Tro
B	Các chỉ tiêu điện khí:
1	Điện trở một chiều của dây dẫn ở 20⁰C	Ω/100m	≤ 9,38
2	Điện trở chênh lệch	%	≤ 5
3	Điện dung công tác đo ở tần số 1 KHz ở 20⁰C	nF/100m	≤ 5,6
4	Điện dung không cân bằng giữa đôi với đất ở tần số 1 KHz ở 20⁰C	pF/100m	≤ 330
5	Trở kháng đặc tính	Ω	100 ± 15%
6	Suy hao phản xạ (RL) - 1 MHz - 4 MHz - 8 MHz - 10 MHz - 16 MHz - 20 MHz - 25 MHz - 31,25 MHz - 62,5 MHz - 100 MHz - 250 MHz	dB/100m min	≥ 20 ≥ 23,0 ≥ 24,5 ≥ 25,0 ≥ 25,0 ≥ 25,0 ≥ 24,3 ≥ 23,7 ≥ 21,5 ≥ 20,1 ≥ 17,3
7	Suy hao truyền dẫn (Att) ở 20⁰C - 1 MHz - 4 MHz - 8 MHz - 10 MHz - 16 MHz - 20 MHz - 25 MHz - 31,25 MHz - 62,5 MHz - 100 MHz - 250 MHz	dB/100m max	≤ 2,0 ≤ 3,8 ≤ 5,3 ≤ 6,0 ≤ 7,6 ≤ 8,5 ≤ 9,5 ≤ 10,7 ≤ 15,4 ≤ 19,8 ≤ 32,9
8	Suy hao xuyên âm đầu gần (NEXT) ở 20⁰C - 772 KHz - 1 MHz - 4 MHz - 8 MHz - 10 MHz - 16 MHz - 20 MHz - 25 MHz - 31,25 MHz - 62,5 MHz - 100 MHz - 250 MHz	dB/100m min	≥ 76,0 ≥ 74,3 ≥ 65,3 ≥ 60,8 ≥ 59,3 ≥ 56,2 ≥ 54,8 ≥ 53,3 ≥ 51,9 ≥ 47,4 ≥ 44,3 ≥ 38,3
9	Tổng suy hao xuyên âm đầu gần (PS-NEXT) ở 20⁰C - 772 KHz - 1 MHz - 4 MHz - 8 MHz - 10 MHz - 16 MHz - 20 MHz - 25 MHz - 31,25 MHz - 62,5 MHz - 100 MHz - 250 MHz	dB/100m	≥ 74 ≥ 72,3 ≥ 63,3 ≥ 58,8 ≥ 57,3 ≥ 54,2 ≥ 52,8 ≥ 51,3 ≥ 49,9 ≥ 45,4 ≥ 42,3 ≥ 36,3
10	Suy hao xuyên ân đầu xa cùng mức (ELFEXT) ở 20⁰C - 1 MHz - 4 MHz - 8 MHz - 10 MHz - 16 MHz - 20 MHz - 25 MHz - 31,25 MHz - 62,5 MHz - 100 MHz - 250 MHz	dB/100m	≥ 67,8 ≥ 55,8 ≥ 49,7 ≥ 47,8 ≥ 43,7 ≥ 41,8 ≥ 39,8 ≥ 37,9 ≥ 31,9 ≥ 27,8 ≥ 19,8
11	Tổng suy hao xuyên âm đầu xa cùng mức (PS-ELFEXT) ở 20⁰C - 1 MHz - 4 MHz - 8 MHz - 10 MHz - 16 MHz - 20 MHz - 25 MHz - 31,25 MHz - 62,5 MHz - 100 MHz - 250MHz	dB/100m	≥ 64,8 ≥ 52,8 ≥ 46,7 ≥ 44,8 ≥ 40,7 ≥ 38,8 ≥ 36,8 ≥ 34,9 ≥ 28,9 ≥ 24,8 ≥ 16,8
12	Độ trễ truyền dẫn cực đại (PD) ở 20⁰C - 1 MHz - 10 MHz - 100 MHz	nS/100m	≤ 45 ≤ 45 ≤ 45
13	Chênh lệch trễ truyền dẫn khi được đo ở nhiệt độ 20^oC, 40^oC, 60^oC	nS/100m max	± 10
14	Chênh lệch truyền dẫn cực đại giữa các đôi dây dẫn khi được đo ở nhiệt độ 40⁰C, 60⁰C so với giá trị đo được ở 20⁰C	nS/100m	> 62
