KÝ HIỆU : FENM – 04~144SMF

Cáp sợi quang loại treo hình số 8 có cấu trúc được thiết kế nhằm đáp ứng các yêu cầu kỹ thuật của tiêu chuẩn ITUT G.652.D, các chỉ tiêu của IEC, EIA và tiêu chuẩn ngành TCN 68 – 160: 1996.

1. CẤU TRÚC CỦA CÁP

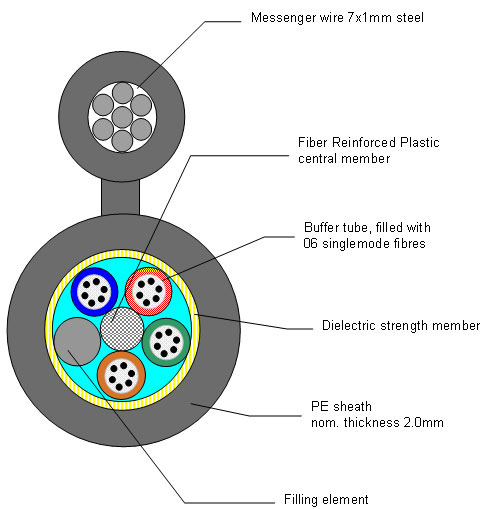

1.1 Mặt cắt ngang của cáp :

1.2 Cấu trúc của cáp :

• Số sợi: 04~144 sợi quang đơn mode, chuẩn ITUT G.652.D.
• Bước sóng hoạt động của sợi quang: 1310nm và 1550nm.
• Phần tử chịu lực phi kim loại trung tâm.
• Ống đệm chứa và bảo vệ sợi quang được làm theo công nghệ ống đệm lỏng.
• Ống đệm có chứa sợi quang được bện theo phương pháp SZ chung quanh phần tử chịu lực trung tâm.
• Các khoảng trống giữa sợi và bề mặt trong của lòng ống đệm lỏng được điền đầy bằng một hợp chất đặc biệt chống sự thâm nhập của nước.
• Lớp băng chống thấm nước.
• Lớp nhựa HDPEchất lượng cao bảo vệ ngoài.
• Dây treo cáp bằng thép bện 7×1.0 mm.
• Được dùng như loại cáp treo hình số 8 (FIG8).

ĐẶC TÍNH KỸ THUẬT CỦA CÔNG NGHỆ ỐNG ĐỆM LỎNG :

Sợi quang sau khi được bảo vệ bằng lớp bảo vệ sơ cấp và nhuộm màu để dễ phân biệt sẽ được đặt trong một lớp bảo vệ thứ cấp, gọi là ống đệm lỏng (Buffer tube).

Ống đệm lỏng này có thể chứa được từ 02 đến 12 sợi quang bên trong tùytheo kích thước của ống lỏng; sợi quang được nằmlỏng trong ống, ở trạng thái tĩnh, các sợi quang nằm tại vị trí trung tâm của ống lỏng.

Do phải bện xoắn xung quanh phần tử chịu lực trung tâm để tạo thành lõi cáp nên các ống đệm lỏng phải có chiều dài lớn hơn (chiều dài tăng thêm này phụ thuộc vào đường kính của phần tử chịu lực trung tâm, đường kính ống lỏng và bước bện). Chiều dài tăng thêm này sẽ ảnh hưởng khả năng chịu lực và độ dãn dài của cáp.

Cấu trúc này cho phép nếu một lực kéo được tác dụng lên cáp, thì sự giãn dài của cáp sẽ không tạo ra sức căng trên sợi quang và do đó không làm tăng thêm suy hao.

Công nghệ ống đệm lỏng cũng đáp ứng một cách tốt nhất đối với sự thay đổi nhiệt độ của môi trường mà nó có thể gây ra sự co hoặc giãn của cáp. Cấu trúc này cũng là một cách bảo vệ tốt nhất cho sợi quang khi nó bị nén theo hướng ngang.

Tóm lại, với cấu trúc này sợi quang sẽ được bảo vệ một cách tốt nhất, không bị ảnh hưởng bởi bất kỳ một tác động nào từ bên ngoài.

BỆN CHIỀU THAY ĐỔI (SZ)

Các phần tử (gồm các ống đệm lỏng và những phần tử độn nếu cần) được bện chung quanh phần tử chịu lực trung tâm theo phương pháp bện đảo chiều, tức là chiều bện sẽ thay đổi sau một số vòng quay đã được định trước.

Tại những vị trí đổi chiều, ống đệm sẽ nằm song song với trục của cáp. Vị  trí  của  ống  sau khi bện  sẽ được cố  định  nhờ hai dây bao quanh,  quấn theo hai chiều ngược nhau.

CHẾ TẠO CÁP TREO HÌNH SỐ 8

Xung quanh phần tử chịu lực trung tâm FRP , những ống đệm lỏng chứa sợi quang và phần tử độn (nếu có) được bện xung quanh phần tử  chịu lực trung tâm tạo thành lõi cáp.

Phần tử chịu lực trung tâm dùng chủ yếu như nguyên tố chống xoắn sẽ được bọc lớp nhựa PE nếu cần thiết, nhằm đạt được bán kính lõi yêu cầu.

Ống đệm lỏng có thể chứa đến 2 – 12 sợi quang đơn mốt và được điền đầy bằng một hợp chất đặc biệt để bảo vệ sợi quang tránh khỏi những tác động của các yếu tố bên ngoài. Màu sắc các ống đệm được quy định như trong bảng 2.

Lõi cáp sau khi bện sẽ được bao bọc bởi lớp băng chống thấm và giữ cố định nhờ các sợi buộc để chống sự thâm nhập của nước.

Bảy sợi chịu lực bằng thép có sức bền cao được bện với nhau tạo thành dây treo cáp. Dây này cung cấp sức bền chính cho sợi cáp tự treo bao gồm trọng lượng của bản thân nó, sức gió, khoảng cách giữa các cột, độ võng của cáp và sự ảnh hưởng của nhiệt độ đến sự an toàn của cáp.

Cuối  cùng  lõi cáp và sợi  treo  cáp được bọc thêm  một lớp Polyethylene bảo vệ ngoài  có độ dày 1.6 -1.8 mm để tạo thành dạng cáp treo hình số 8.

Đường kính, trọng lượng và bán kính uốn cong nhỏ nhất của cáp:

Chuyên cung cấp các lọai cáp quang treo đơn mode của các nhà sản xuất cáp quang hàng đầu tại Việt Nam

(Focal, Sacom, Vinacap, VDF, Việt Hàn, TFP…..)
