Măng xông cáp đồng

Có thể tái sử dụng
Dùng cho mạng cáp đồng chịu áp lực, có dung lượng sợi cao.

Đặc điểm

- Thiết kế để bảo vệ các mối nối cáp đồng và rẽ nhánh, cho cáp cắt và không cắt

- Đặc biệt sử dụng cho mạng cáp đồng chịu áp lực

- Thích hợp khi treo, chôn trực tiếp hoặc đặt trong hố cáp

- Có thể tái sử dụng nhiều lần

- Tất cả các phụ kiện cần thiết cho lắp đặt được cung cấp trọn bộ.

Công dụng

Măng sông đa dụng cáp đồng UC được thiết kế để bảo vệ mối nối thẳng hoặc rẽ nhánh trên mạng cáp viễn thông không bị ảnh hưởng của môi trường bên ngoài. Măng sông có thể được lắp đặt cho cáp cắt và không cắt, thích hợp khi treo, chôn trực tiếp hoặc đặt trong hố cáp. Khi chôn trực tiếp hoặc chôn trong hố cáp, măng sông UC có thể chịu được áp lực đến 0,7 bar. Khi treo áp lực hoạt động được đảm bảo tối đa là 0,7 bar.

Để lắp cáp vào măng sông qua ngõ có thể sử dụng các loại cáp có vỏ thông thường. Các lỗ vào cho cáp được khoan tại hiện trường.

Một đầu vào cáp với hai vùng khoan (UCT) sẽ đáp ứng khi cần lắp trên 3 đầu cáp vào măng sông (xem chi tiết hình vẽ vùng cáp vào)

Ống bảo vệ kim loại có thể được cung cấp theo yêu cầu. Việc lắp đặt đòi hỏi chỉ vài dùng cụ, không cần nguồn nhiệt hay lực tác động nào khác.

Măng sông đa dụng có thể đóng và mở lại nhiều lần chỉ bằng cách dùng vật liệu làm kín và thanh đóng mới.

Thiết kế

Phần chính của măng sông UC gồm có 2 nắp đầu vào cáp được nối với dây nối đất, và thanh đóng theo chiều dọc vỏ măng sông qua nắp đầu vào cáp bằng 2 thanh kẹp inox. Nắp đầu vào và vỏ măng sông làm bằng nhựa tổng hợp ethylene – propylene màu đen.

Chỗ tiếp xúc của nắp đầu vào cáp cũng như nắp bảo vệ các mối nối được làm kín bằng băng và dây mastic có độ bền cao. Cấu trúc phụ trợ bằng thép bên trong có tác dụng phân tán lực cơ học từ đầu cáp này qua đầu cáp kia và có tác dụng dẫn điện giữa hai vỏ cáp.

Măng sông UC tiêu chuẩn được cung cấp với 2 nắp đầu vào cáp với 1 van kiểm tra ở nắp này và dây nối đất ra ngoài ở đầu kia.

Các nắp đầu vào cáp có cấu trúc 3 mảnh với vùng khoan lỗ (UCT) được thiết kế cho loại măng sông UC 8 và 10. Nắp đầu vào cáp UCT có vùng khoan lỗ cho đầu vào cáp lớn hơn nhiều, xem chi tiết phần “vùng cáp vào của nắp đầu vào cáp”

Nắp đầu vào cáp 2 hoặc 3 mảnh được phân biệt để dễ dàng khoan lỗ đầu vào cáp tại công trường hay tại xưởng gần đó. Các đánh dấu bên ngoài của vỏ đầu vào cáp chỉ rõ vùng khoan lỗ.

Nhờ các thử nghiệm rộng rãi ngoài công trường, được áp dụng trên toàn cầu, qua hệ thống đảm bảo chất lượng khắt khe cung cấp tiêu chuẩn chất lượng cao đảm bảo độ tin cậy của măng sông này.

Lắp đặt

Mỗi một bộ măng sông gồm đầy đủ các bộ phận để lắp đặt nối thẳng.

Dụng cụ được đặt hàng riêng. Hướng dẫn lắp đặt kèm theo bộ măng sông nêu chi tiết từng bước lắp đặt.

Để đảm bảo độ kín tuyệt đối của măng sông

- Đo đường kính cáp bằng thước đo và khoan lỗ cáp vào ở nắp đầu cáp

- Bọc đầu cáp bằng băng làm kín sau khi đặt băng niêm lên vỏ cáp

- Cũng dùng băng làm kín vào phần giao nhau

- Lắp phần nắp đầu cáp bao phủ phần cáp đã được bọc và kẹp chúng với nhau bằng đai kẹp.

- Đặt dây làm kín vào rãnh tròn của nắp, như vậy đã làm kín nắp đầu cáp và thân măng sông

Đóng nắp măng sông, đặt dây làm kín dài theo thân măng sông và đóng bằng thanh đóng

Thông số kỹ thuật

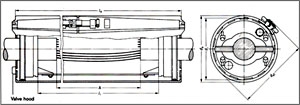

Hình vẽ kích thước

Kích thước

Loại

Kích thước bằng mm

Nắp mở

Trọng lượng

cả bao bì

Chiều dài

Kích thước

l_i

l_a

d_i

d_a

d_a1

UC 4-24

UC 4-28

698

798

825

926

108

114

136

610

710

6,0 kg ¹⁾

6,5 kg ¹⁾

UC 6-9

UC 6-18

UC 6-20

310

550

600

430

375

727

145

153

168

220

460

510

8,5 kg ²⁾

13,0 kg ²⁾

13,5 kg ²⁾

UC 7-15

460

580

173

181

196

370

13,5 kg ²⁾

UC 8-18

UC 8-20

UC 8-24

UC 8-28

550

600

705

805

675

727

830

930

205

213

228

460

510

610

710

17,5 kg ²⁾

18,0 kg ²⁾

21,0 kg ²⁾

22,0 kg ²⁾

UC 10-20

UC 10-30

UC 10-40

597

851

1105

745

999

1253

265

275

292

510

761

1010

16,0 kg ¹⁾

17,0 kg ¹⁾

22,7 kg ¹⁾

¹⁾1 măng sông trong một hộp

²⁾2 măng sông trong một hộp

Vùng cáp vào của nắp đầu vào cáp

Để đạt được độ kín tối đa, các lỗ cáp vào được khoan lớn hơn đường kính của cáp khoảng 3mm.

Độ dư 3mm này sẽ được tự động làm kín khi sử dụng băng đo đặc biệt, đã có sẵn trong măng sông.

Lựa chọn kiểu măng sông

Lựa chọn kiểu măng sông phải dựa vào :

- Dung lượng của măng sông và

- Đường kính cáp

Chú thích

B Các lỗ khoan của đường cáp vào. Cách sắp xếp trên là một ví dụ

a Đường kính cho phép tối đa của lỗ khoan, cho mọi loại cáp ngoại trừ cáp ghi ở mục c

b Giá trị tối đa của tổng tất cả các đường kính lỗ khoan và khoảng hở s

c Đường kính cho phép tối đa của lỗ khoan cho chỉ một đầu cáp, đồng tâm với măng sông

d Đường kính tối đa cho mức khoan II

e Đường kính cho phép tối đa của lỗ khoan, cho mọi loại cáp ngoại trừ cáp ghi ở mục d

s Khoảng cách tối thiểu giữa các lỗ khoan: 10mm

Kiểm tra khoảng trống cho các đường cáp vào (đường kính cáp B và các kích thước khác tính bằng mm)

2 đường cáp vào: B1 + B2 + 10 phải không vượt quá b

3 đường cáp vào: B1 + B2 + B3 + 20* phải không vượt quá b

* 2 x 10mm: khoảng cách giữa các lỗ khoan

Loại

Kích thước bằng mm

e

S tối thiểu

a

b

c

d

UC 4-24UC 4-28

23

60

55

-

10

UC 6-9UC 6-18

UC 6-20

45

95

64

-

10

UC 7-15

70

120

80

-

10

UC 8-18UC 8-20

UC 8-24

UC 8-28

85

155

100

-

10

UC 10-20UC 10-30

UC 10-40

-

216

100

-

10

UCT 8-…

UCT 10-…

46

60

125

160

84

100

60

78

36

60

10

Dung lượng

Dung lượng cho cáp có dầu, các yêu cầu tác nhân khô

Loại

Dung lượng theo đôi và đường kính đầu nối bằng mm

Phiến nối 25 đôi

Rệp nối đơn

Rệp AMP TEL, rệp Scotchlok (2)

Rệp AMP – Mini-PICABOND (1)

Chất làm khô g *

Nối thẳng

Có quấn dự phòng

Nối thẳng

0,4

0,5

0,6

0,8

0,4

0,5

0,6

0,8

0,4

0,5

0,6

0,8

0,9

0,4

0,5

0,6

0,8

0,9

UC 4-24

UC 4-28

700

800

500

600

400

500

300

350

450

500

350

400

250

300

180

200

600

700

450

500

350

400

250

300

200

250

700

800

500

600

400

500

300

350

250

300

150

200

UC 6-9

UC 6-18

UC 6-20

600

1000

1200

500

800

900

350

500

600

250

450

500

400

700

800

350

500

600

200

300

350

150

300

350

500

900

1100

400

700

800

350

500

600

250

350

450

180

300

350

600

1000

1200

500

800

900

400

600

700

300

450

500

200

350

400

150

200

UC 7-15

800

700

600

400

500

400

350

1000

800

600

400

350

1100

900

700

450

400

200

UC 8-18

UC 8-20

UC 8-24

UC 8-28

2000

2100

2700

3300

1500

1600

2000

2100

1000

1200

1500

1800

700

800

900

1000

1200

1800

2000

1000

1200

700

800

1000

1100

450

500

600

700

1800

2100

2400

2700

1200

1500

1800

2000

1000

1100

1200

1500

600

700

800

900

400

450

500

600

2100

2700

3300

1500

1600

2000

2100

1100

1200

1500

1800

700

800

900

1000

450

500

600

700

250

350

400

UC 10-20

UC 10-30

UC 10-40

3000

4200

5600

2400

2700

1800

2100

1000

1200

1500

2000

2700

4200

1500

1800

2400

1200

1500

1800

800

1000

1200

3000

4200

4800

2100

2400

1500

1800

2000

900

1100

1200

700

800

3300

4800

5600

2000

2400

2700

1800

2000

2100

1000

1200

1500

700

800

900

400

450

500

Dung lượng hơn khoảng 10% cho cáp không dầu

* được đặt hàng riêng

(1) AMP và PICABOND là thương hiệu của AMP

(2) Scotchlok là thương hiệu của 3M

Dung lượng cho cáp đồng trục và Ống xoắn ruột gà

Loại	Đôi đồng trục 1,2/4,4 số đôi	Đôi đồng trục 2,6/9,5 số đôi	Ống xoắn ruột gà
UC 6-18 UC 6-18 UC 6-18 UC 6-18 UC 6-18	6 8 10 - -	- - - 4 6	24 12 - 24 -
UC 8-18	12	-	-
UC 8-24 UC 8-24 UC 8-24 UC 8-24	12 18 - -	- - 8 12	30 - 30 15
UC 10-30	-	18	4

Thành phần măng sông

1 Vỏ măng sông

2 Nắp đầu vào cáp hai mảnh với van và phần nối đất

3 Nắp đầu vào cáp ba mảnh (chọn lựa)

4 Băng làm kín

5 Gói phụ kiện

6 Bảo vệ mối nối

7 Thanh đóng măng sông

8 Đai kẹp thanh đóng măng sông

9 Thanh nối đất

10 Băng răng cưa

11 Thanh phụ trợ (chọn lựa)

12 Dây làm kín vỏ măng sông

13 Đai kẹp đầu vào măng sông

14 Giẻ lau cáp

15 Hướng dẫn lắp đặt

Mã số đặt hàng và Phụ kiện

Loại

Mã số đặt hàng

Số lượng / Đơn vị tính

UC 4-24

UC 4-28

S45054-A215-A1

S45054-A216-A1

1 cái

UC 6-9

UC 6-18

UC 6-20

S45054-A180-A21

S45054-A181-A21

S45054-A219-A10

2 cái

UC 7-15

S45054-A182-A21

2 cái

UC 8-18

UC 8-20

UC 8-24

UC 8-28

S45054-A183-A21

S45054-A226-A10

S45054-A186-A21

S45054-A187-A21

2 cái

UC 10-20

UC 10-30

UC 10-40

S45054-A192-B21

S45054-A193-B1

S45054-A194-B21

1 cái

Nắp đầu vào cáp cho UC

Loại	Mã số đặt hàng	Số lượng / Đơn vị tính
Trống, cho:
UC 4-… UC 6-… UC 7-… UC 8-… UC 10-…	C45197-A119-B2 C45197-A100-B158 C45197-A101-B158 C45197-A102-B580 C45197-A109-B482	1 cái 1 cái 1 cái 1 cái 1 cái
Với dây nối đất, cho:
UC 4-… UC 6-… UC 7-… UC 8-… UC 10-…	C45197-A119-B23 C45197-A100-B251 C45197-A101-B251 C45197-A102-B552 C45197-A109-B487	1 cái 1 cái 1 cái 1 cái 1 cái
Với van, cho:
UC 4-… UC 6-… UC 7-… UC 8-… UC 10-…	C45197-A119-B130 C45197-A100-B157 C45197-A101-B157 C45197-A102-B575 C45197-A109-B360	1 cái 1 cái 1 cái 1 cái 1 cái

Vật liệu để tái sử dụng cho 5 măng sông

Loại	Mã số đặt hàng	Số lượng / Đơn vị tính
Cho UC 6-9, UC 6-18, UC 7-15, UC(T) 8-18 Gồm: Dây làm kín Thanh đóng măng sông	S45056-M101-A17	1 bộ 5 cái 5 cái
Cho UC 4-…, UC 6-20, UC 8-20, UC 8-28 Gồm: Dây làm kín Thanh đóng măng sông	S45056-M81-A19	1 bộ 5 cái 5 cái
Cho UC 10-… Gồm: Dây làm kín Thanh đóng măng sông	S45056-M101-A19	1 bộ 5 cái 5 cái

Vật liệu để tái sử dụng cho nắp đầu vào cáp

Loại

Mã số đặt hàng

Số lượng / Đơn vị tính

Thanh đóng măng sông cho UC 4-…, UC 6-…, UC 7-15, UC(T) 8-…

S45056-M81-A6

10 cái

Thanh đóng măng sông cho UC 10-…

Băng cao su non làm kín

S45056-M101-A40

S45056-M81-B4

10 cái

5 cuộn

Phụ kiện

Loại

Mã số đặt hàng

Số lượng / Đơn vị tính

Dây treo gia cường

Bộ dụng cụ

S45056-M118-A3

S45055-M119-B12

5 bộ

1 cái

Nắp đầu vào cáp 3 mảnh, với dây nối đất và thanh đóng măng sông

UCT 8-…

UCT 10-…

S45056-M133-A3

S45055-A46-R3

1 cái

Phụ kiện thay thế

Loại

Mã số đặt hàng

Số lượng / Đơn vị tính

Kẹp nối vỏ cáp

Chất làm sạch cáp

Chất làm khô

Giẻ lau cáp

Van chụp

Keo làm kín

S45056-M80-A2

S45056-M84-A1

S45056-M130-A3

S45057-Z201-A260

S45056-M81-A18

S45056-M114-B20

100 cái

1 lít

50g

1 cái

5 cái

10 ống

Sản phẩm thuộc loại: Phụ kiện cáp đồng
