Hộp phối quang treo RACK 19’’ (ODF) 12~144FO

hopphoiquangtreorack19


I . CÔNG DỤNG : Hộp phối quang ODF gắn Rack 19’’ dùng kết nối và phân phối giữa cáp quang đến thiết bị, hoặc giữa cáp quang và cáp quang sử dụng mối hàn và đầu adapter

II. TÍNH NĂNG KỸ THUẬT

-   Vật liệu: Thép cường độ cao, sơn tĩnh điện.
-    Dung lượng đấu nối : từ 12~ 144Sợi
-    Ứng dụng với 3 chức năng: hàn nối cáp quang, lưu trữ sợi quang và dẫn cáp quang ổn định
-    Phù hợp với mọi loại cáp quang và điều kiện môi trường tại Việt Nam
-    Dễ dàng thao tác và bảo dưỡng, không cần dụng cụ chuyên dụng.
-    Khay hàng được được thiết kế có thể chồng nhiều khay lên nhau và đóng mở 1 hướng xác định trước, dễ thi công không làm ảnh hưởng đến chất lượng đường truyền khi thi công. khay có bán kính >30mm đảm bảo độ uốn cong nhỏ nhất của sợi quang khi quấn trong khay. Các điểm giữ sợi quang hợp lý bảo đảm sợi quang không bị uốn cong quá giới hạn cho phép

-    Mật độ đấu nối cao, các thành phần được thiết kế khoa học, phân bổ hợp lý.

-    Có thể sử dụng được nhiều loại đầu nối quang như FC, ST, SC, LC….. theo yêu cầu của người sử dụng.

-    Khả năng chịu rung động tốt, bảo đảm chất lượng về suy hao xen vào trườc và sau khi đo kiểm.

-    Nhiệt độ làm việc: 0°C – 60°C

-    Độ ẩm tương đối : 93%

III. CÁC BỘ PHẬN CẤU THÀNH 01BỘ ODF

-         Khung phối quang làm bằng Thép cường độ cao, sơn tĩnh điện

-         Khay lược chứa tối đa 24sợi quang

-         Ống co nhiệt bảo vệ mối nối

-         Adapter quang đơn mốt lọai FC or SC, …….

-         Phụ kiện đầy đủ như ốc xiết cáp, đinh ốc, vít, lạc rút định vị cáp …..

-         Chiều cao : ODF 12-24FO (1U)

-         Chiều cao : ODF dung lượng đến 48FO (2U)

-         Chiều cao : ODF dung lượng đến 96FO (3U)

-         ( 1U=44.45mm)

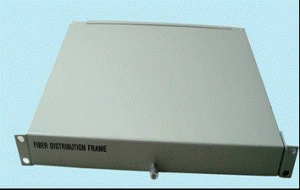

Mẫu ODF 12-24FO

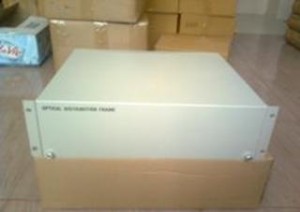

Mẫu ODF 96FO
